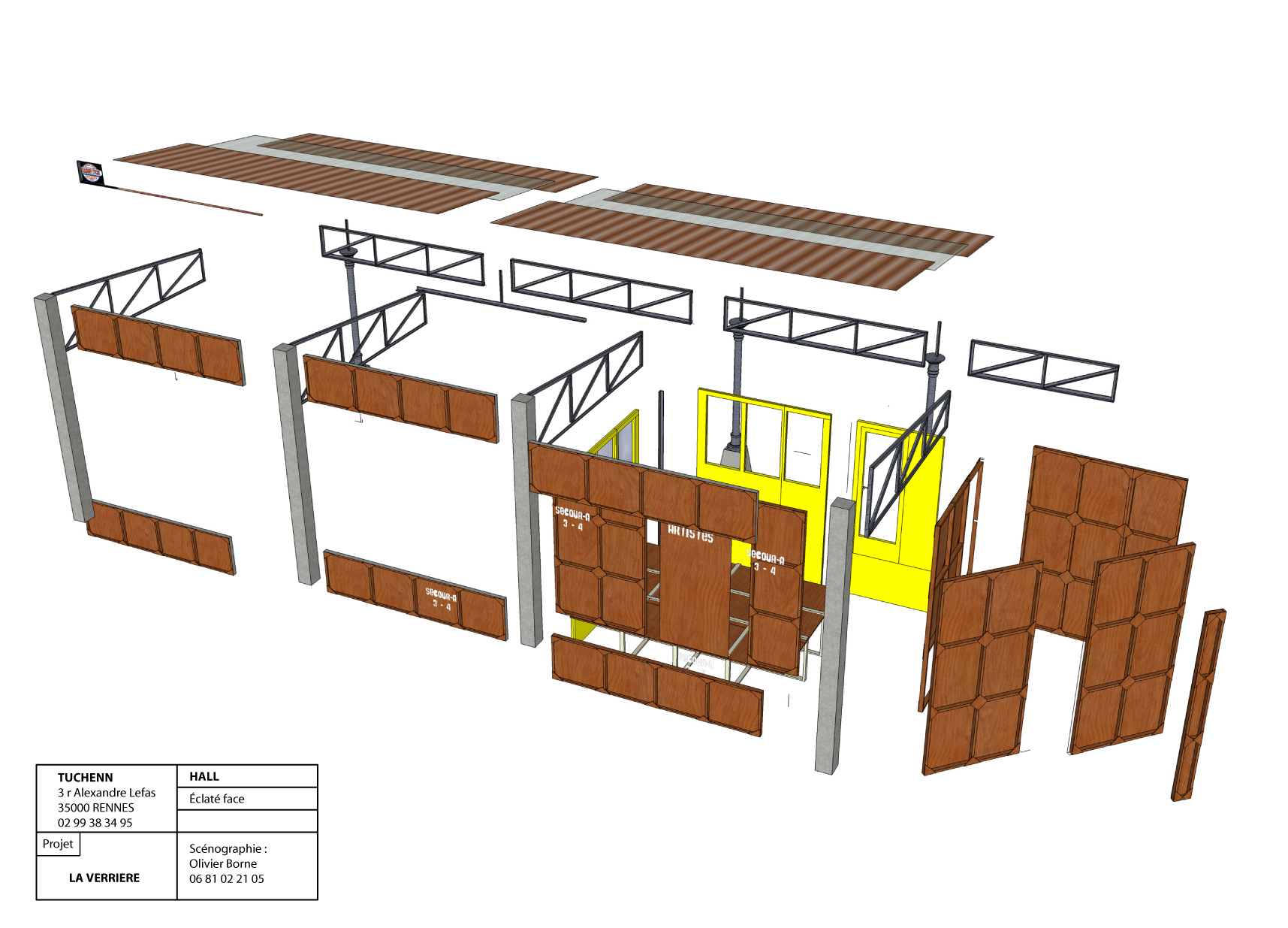

![Éclaté du hall](../../media/verriere/plan/fig-9-1.jpg)
Éclaté préau extérieur.

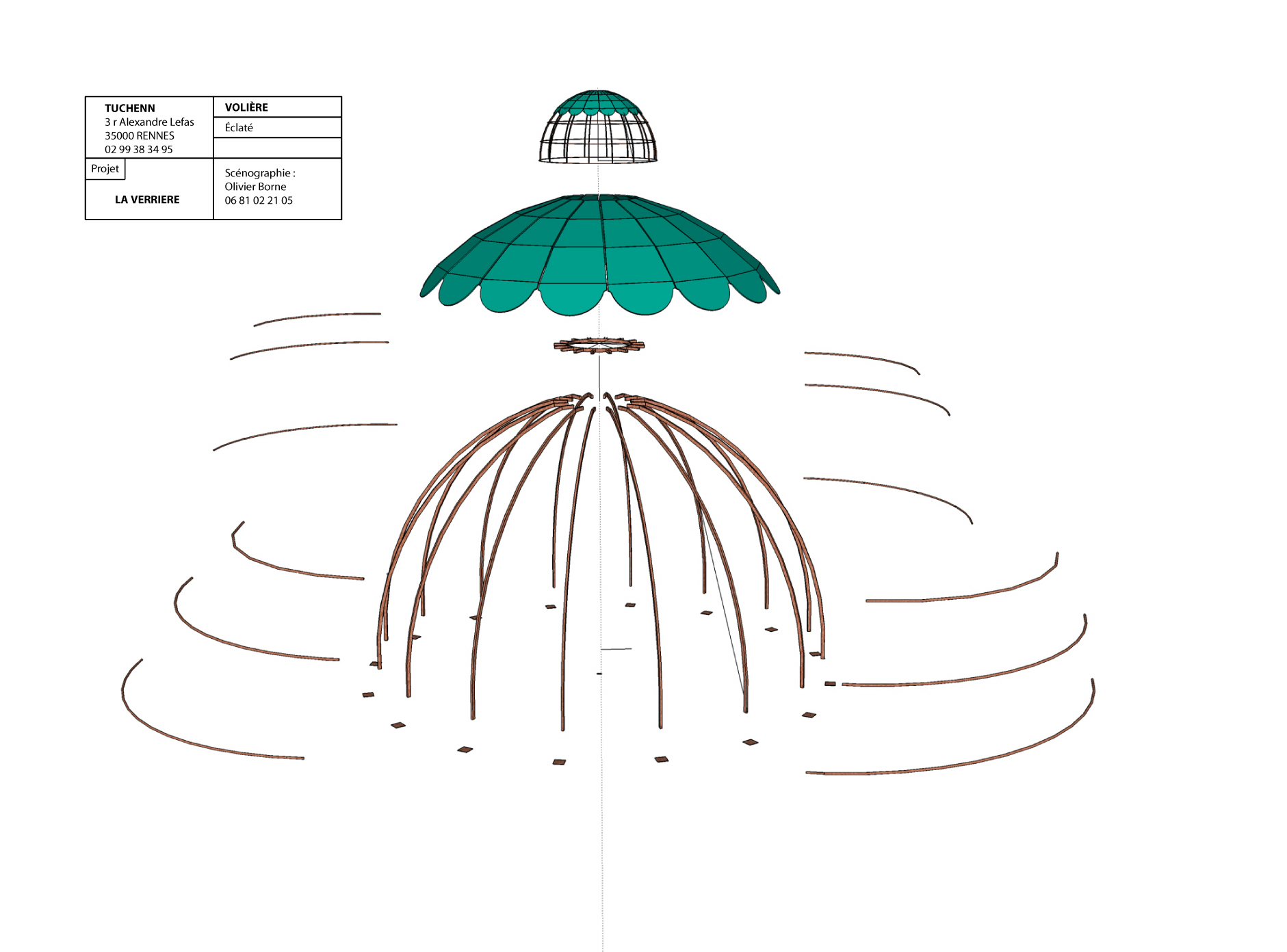

![Éclaté de la serre](../../media/verriere/plan/fig-9-2.jpg)
Éclaté volière.

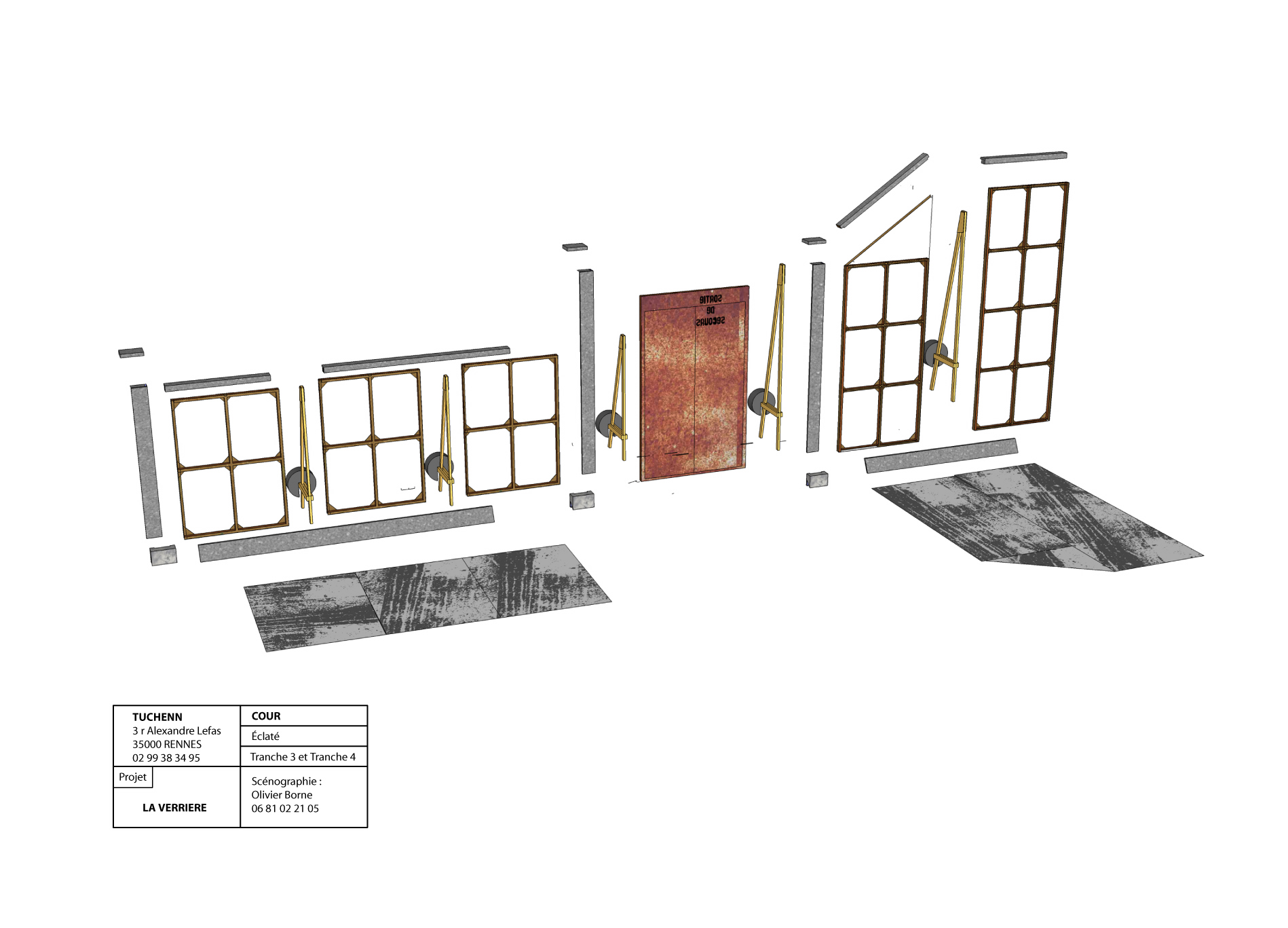

![Éclaté de la cour](../../media/verriere/plan/fig-9-3.jpg)
Éclaté cour tranche T3 et T4.

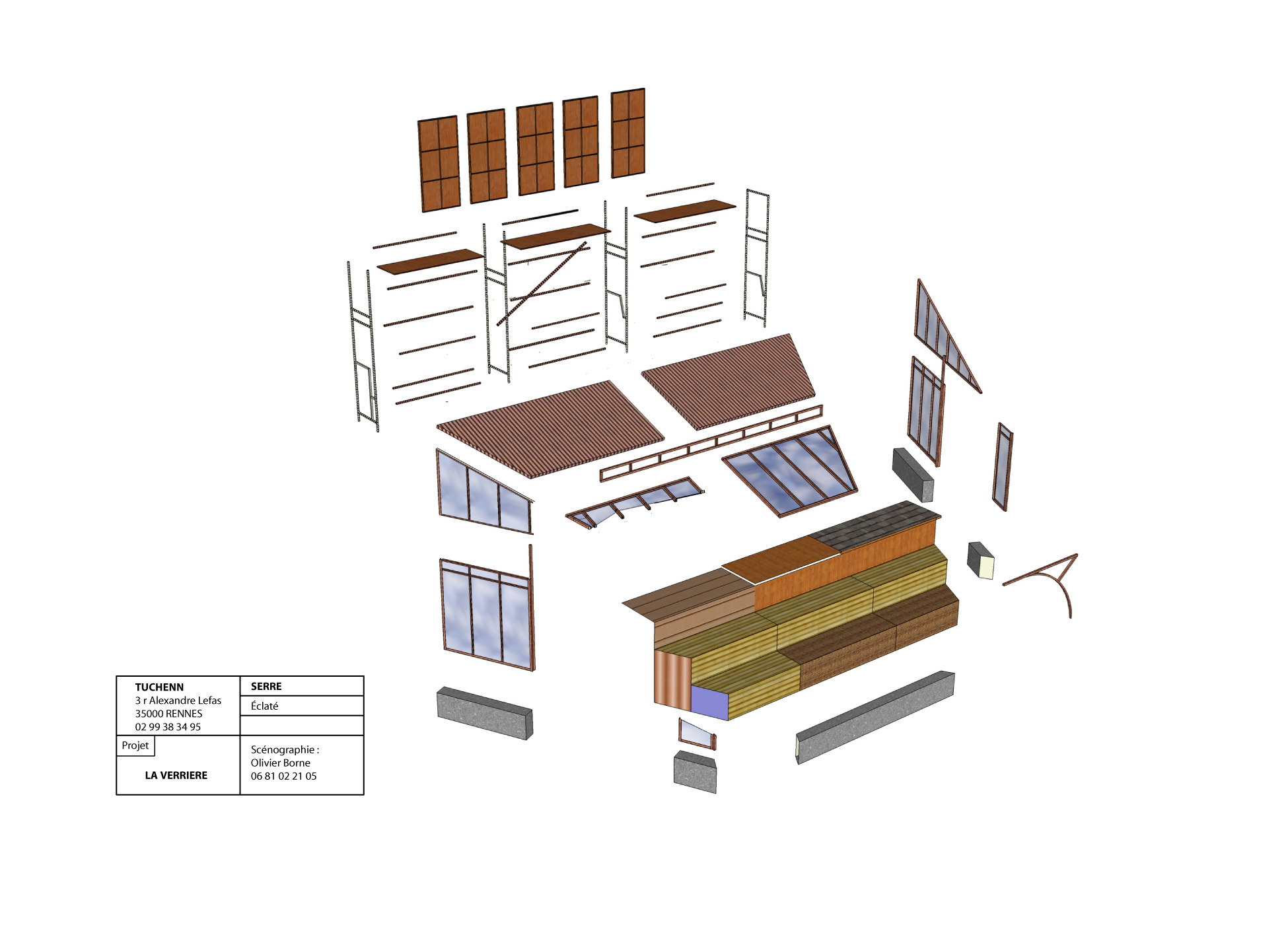

![Éclaté de la serre](../../media/verriere/plan/fig-9-4.jpg)
Éclaté resserre.
Hall Structure

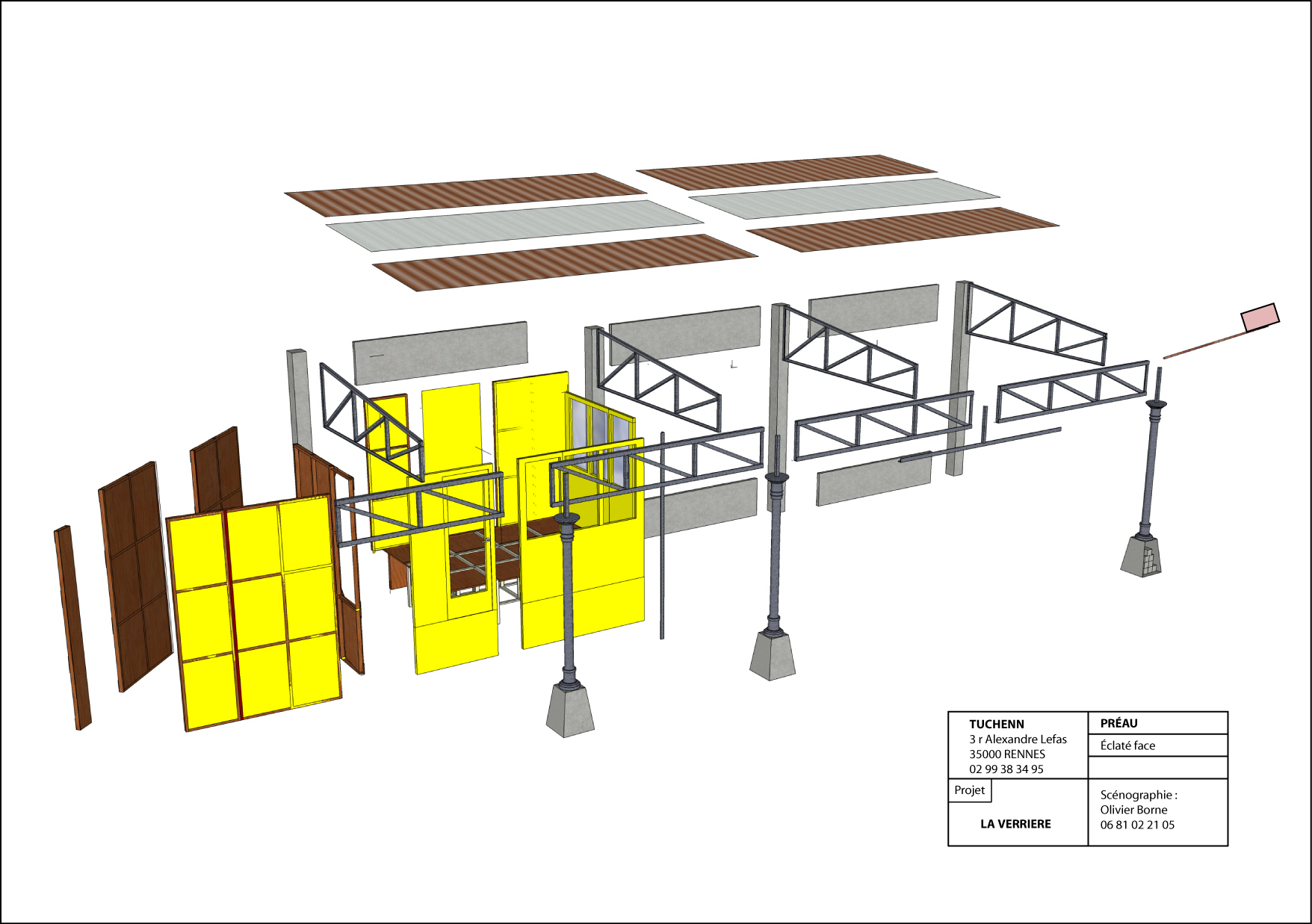

![Éclaté du hall2](../../media/verriere/plan/fig-9-6.jpg)
Éclaté préau vue intérieur

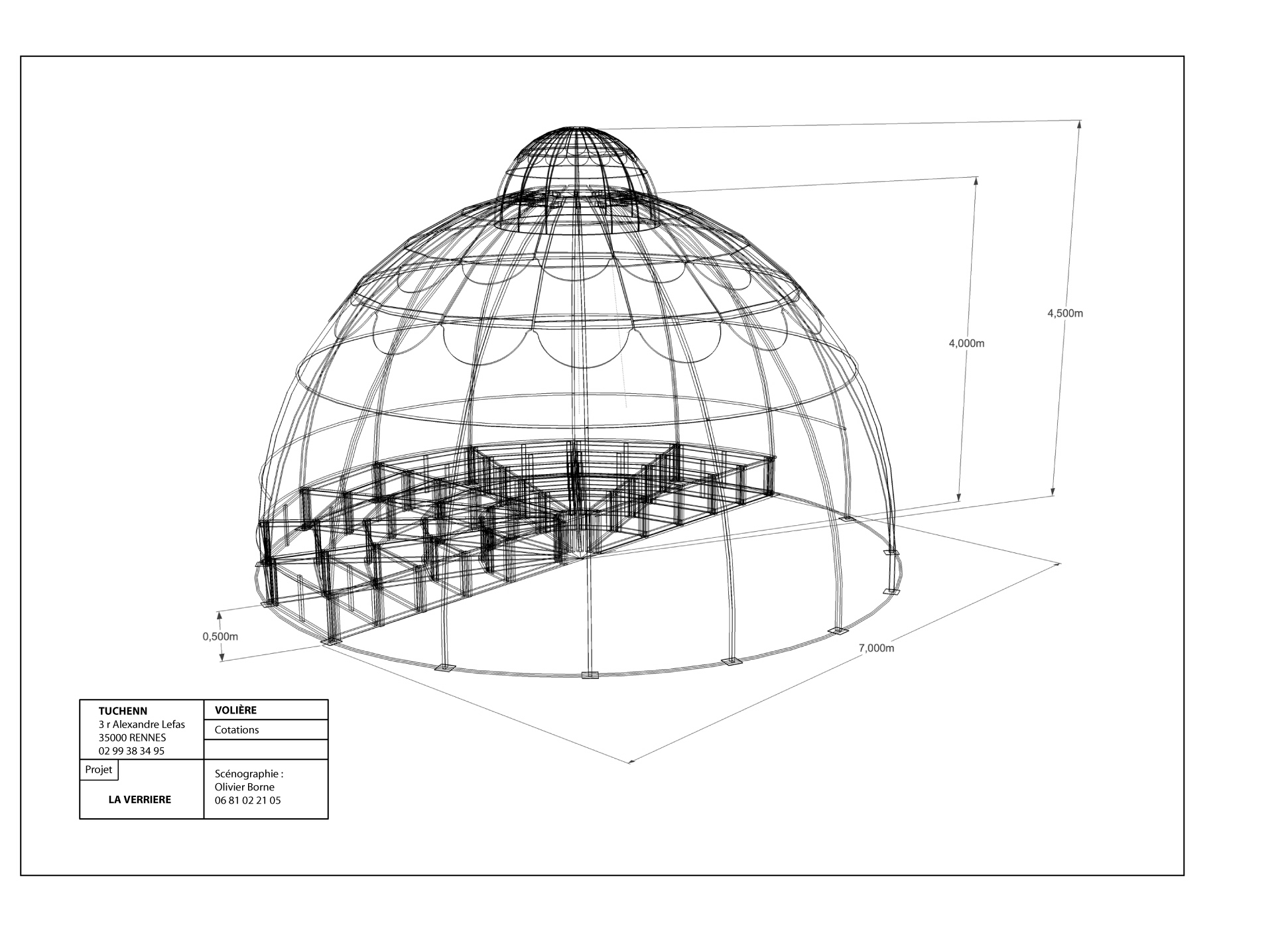

![Plan de la volière](../../media/verriere/plan/fig-9-7.jpg)
Volière - structure.
Éclaté praticable volière

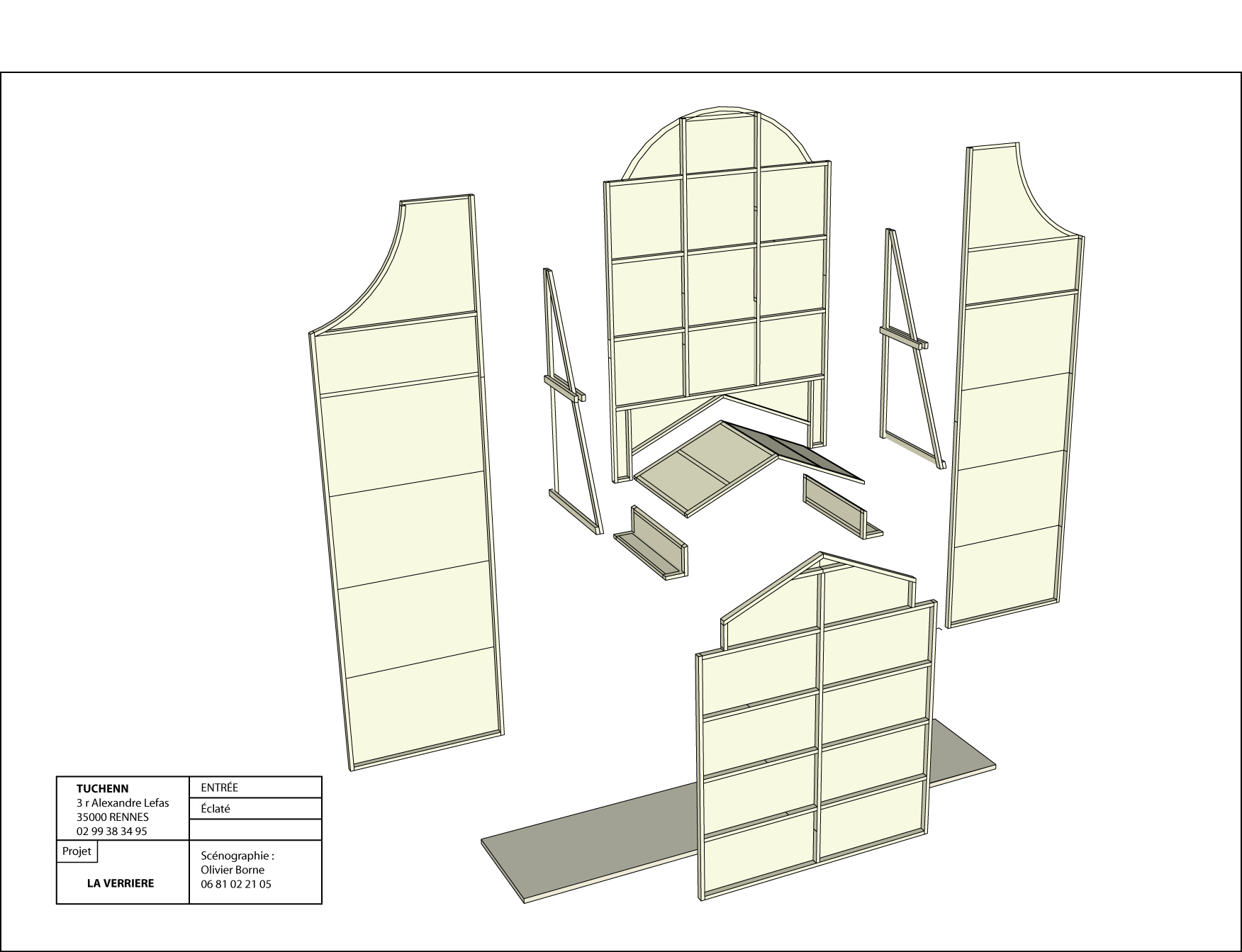

![Éclaté de l'entrée](../../media/verriere/plan/fig-9-9.jpg)
Éclaté entrée.

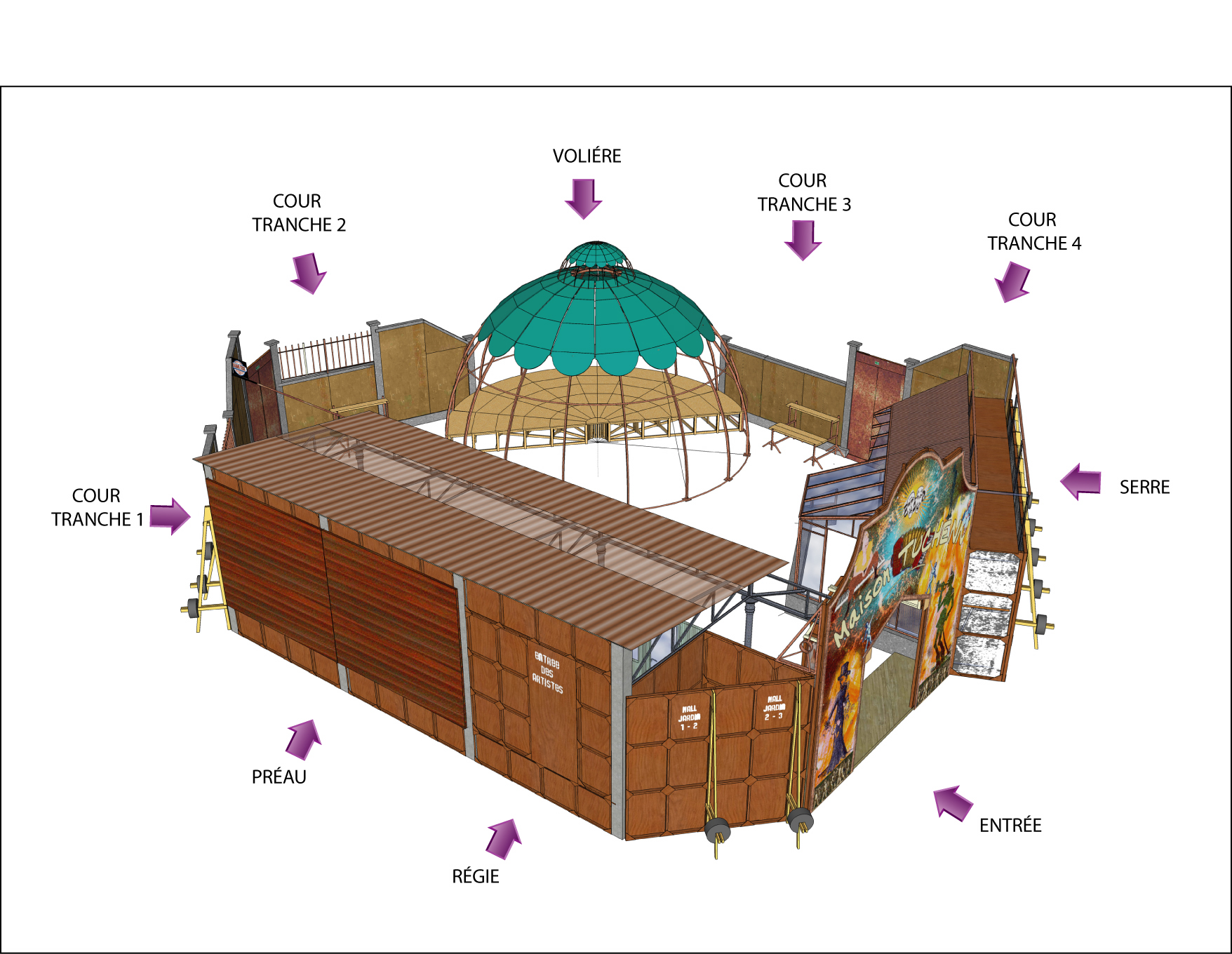

![Éléménts techniques Scénographe de la maison Tuchenn](../../media/verriere/plan/fig-9-10.jpg)
Étude 3D préau.

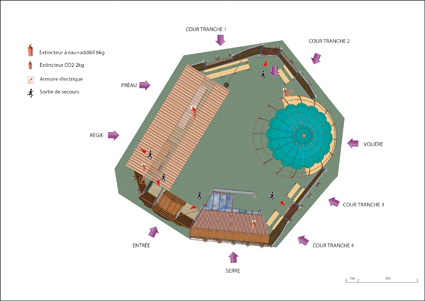

![Vue de dessus de la verriere](../../media/verriere/plan/3D-vue-de-dessus-v.jpg)
Étude 3D masse.

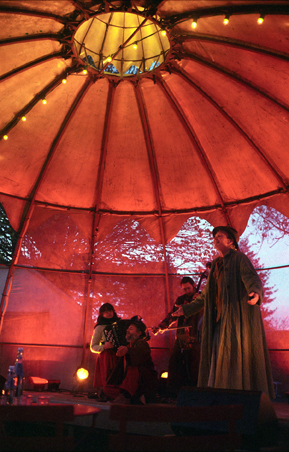

![La volière](../../media/verriere/interieur-voliere-v.jpg)
Photographies, J.P Estournet.
FICHE TECHNIQUE
Choix du lieu : L'utilisation d'une grande place, square, parking est préférable de façon à assurer une bonne visibilité à la structure qui forme un bel objet urbain.
Espace : Espace disponible nécessaire : profondeur, 17 m, Largeur, 17 m, Hauteur, 6 m
Dégagement sur le devant : 20 m côté façade, Accès camion, alimentation en eau et en électricité
Personnel à fournir: 2 roadies : 2 services au montage - 1 service au démontage
Sécurité : Structure validée par un bureau de contrôle (SOCOTEC)
CTS catégorie 4 homologué prefecture de Quimper
Jauge : 200 personnes.
La structure permet aux spectacteurs extérieurs de regarder le speclacle.
Durées : Montage structure : 8H, Montage élec : 4H
Démontage : 6H
EDF et eau: 2 alim : -1x63 A + 4 x16 A -1x32 A + 4x16 A. puissance total de l'instalation 45 A
Alimentation en eau
Buvette : Bar équipé, frigo, eau.
